Construção da nova Montagem Equatorial

Peças da nova montagem equatorial CEM.
Primeiro projeto de 2018 trata-se de uma nova montagem equatorial, se não me engano é a minha quinta montagem equatorial. Desta vez abordarei um design diferente do tradicional, pois todos os meus projetos anteriores foram baseados no tipo equatorial alemã (GEM - do inglês German Equatorial Mount), criado Joseph von Fraunhofer.

Agora estou construindo uma montagem cujo design é derivado da alemã tradicional, sendo conhecido como CEM (Center-balanced Equatoial Mount), tomei conhecimento deste tipo de montagem através das montagens comercializadas pela Ioptron, esta empresa oferece montagens com desenhos inovadores. É verdade que nunca tive contato direto com uma montagem equatorial da Ioptron para saber como ela de fato se comporta, no entanto, a experiência adquirida com os meus projetos anteriores me levaram a ficar bastante entusiasmado com esta proposta.

A ideia de posicionar o centro de massa da montagem o mais centralizado possível é brilhante, conferindo mais estabilidade e robustez à montagem equatorial. Fiz a minha aposta e decidi criar uma CEM para mim, além disso (como sempre rsrs) reaproveitei alguns componentes que estavam estocados em casa.

O projeto é mais ambicioso do que os precedentes, nesta etapa a aposta na capacidade de carga é maior, usarei componentes mais nobres e com um pouco mais de investimento ($$) também. A motivação é que esta montagem tenha capacidade bem superior à minha SkyWatcher HEQ5 Pro que tenho usado no observatório, haja vista que tenho em mente adquirir um refletor maior para o registro de galáxias e a HEQ5 ficaria no seu limite de capacidade.

Até o presente momento tudo está muito positivo, a montagem está bem robusta e livre de folgas. Durante o final de semana irei montar todos os componentes, ficando ausentes apenas as polias da redução secundária que os Correios ainda não entregaram.

A pintura continua no padrão Iron Man da Marvel (tenho que mudar isso... rsrs).

Irei publicando aqui os avanços do projeto...

Algumas peças como coroas e sem-fim, tarugos de alumínio e tecnil já estavam disponíveis em casa. Vejam na foto a proporção das peças ao serem colocadas diante de uma caneta esferográfica comum.
Após a usinagem, as peças foram polidas para receberem a pintura.
Em destaque estão os eixos AR (2" de diâmetro, bronze) e DEC (1" de diâmetro, aço inox).

Optei por mancais sem abas (sufoco para encontrá-los em Goiânia/GO) e rolamentos para eixos de 2 polegadas.

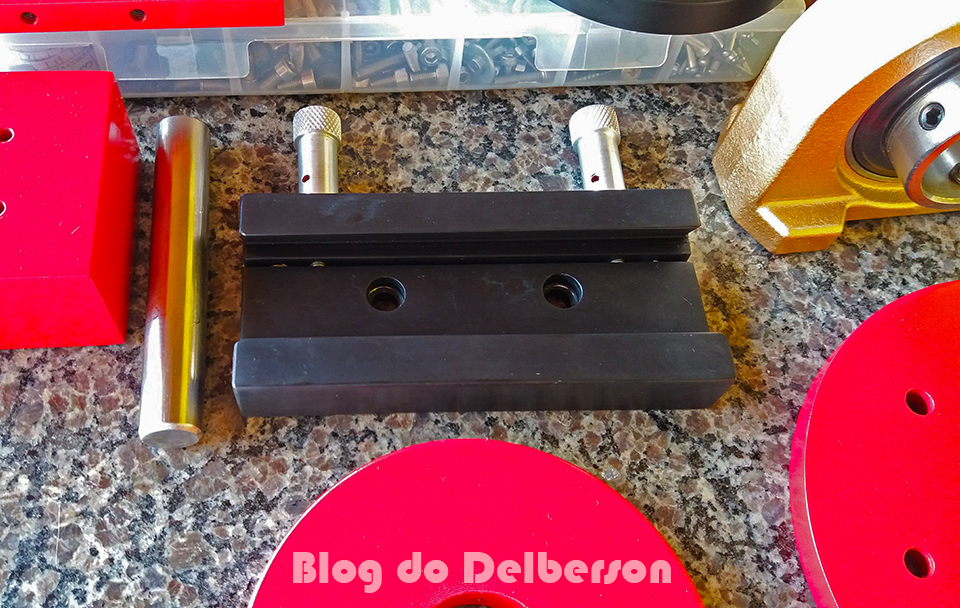

Saddle encomendado com o Dony de Castro.
Pela primeira vez a eletrônica será baseada em Arduino, o projeto escolhido foi o AstroEQ.
Aspecto próximo ao final, aqui apresentado antes da pintura e faltando o sem-fim de DEC e os motores com as polias.

Abraços a todos que acompanham o blog!
