Toto Mount - (Parte 1)

Nesta publicação apresento o meu projeto ATM mais recente: Toto (lê-se tôtô) Mount ou Montagem Toto*. Trata-se de uma montagem equatorial germânica compacta destinada a compensar o movimento de rotação da Terra para telescópios de pequeno porte e câmeras digitais para astrofotografia de céu profundo, podendo ser utilizada também para observações visuais.

Diante das particularidades do projeto, bem como das referências que podem ser úteis a outros projetistas e entusiastas, resolvi dividir a publicação em duas partes, sendo a primeira destinada à apresentação da montagem e a segunda à fase de construção.

Como sabemos, a Terra possui dois tipos de movimento bastante conhecidos, sendo o movimento de translação (responsável pelos anos) e o movimento de rotação (responsável pelos dias), este último é o responsável pelo movimento aparente dos astros no céu noturno, portanto, para registrá-los com qualidade faz-se necessário este aparato mecânico que compense tal movimento.
Inicialmente, o projeto contava com dois objetivos bem claros:

• Obter uma GEM (German Equatorial Mount - Montagem Equatorial Germânica) compacta para observações/fotografias em locais distantes da poluição luminosa urbana;
• Colocar em uso vários componentes que estavam parados no depósito.

Com estes dois objetivos em pauta iniciei a fase de projeto, tendo como foco: baixo custo (que nem sempre combina com este tipo de coisa); portabilidade (afinal, precisa ser leve e pequena) e eficiência (sem ela o projeto torna-se um item de decoração da casa).

De certa forma o projeto não é inteiramente genuíno porque eu tinha como meta reaproveitar algumas peças paradas, então precisei partir do que eu já tinha no depósito e, devido a este fato, a montagem ficou maior do que o esperado, acrescentando mais robustez e menos portabilidade.

Era previsto usar apenas câmeras DSLR com objetivas nesta montagem e, no entanto, ao final ela se mostrou capaz de suportar cargas equivalentes a uma EQ5 comercial (~10kg) devido aos componentes empregados.

Foi utilizado alumínio na estrutura (exceto os mancais que são de ferro fundido) e todos os parafusos são allen de aço inox. Os motores de passo são controlados pelo sistema PicGoTo (com GoTo e autoguiagem), que pode ser alimentado por uma fonte 9V ou por pilhas, oferecendo versatilidade e portabilidade. A motorização de DEC (composto de: engrenagem, fuso, suporte e embreagem) atuam como um contra-peso minimizando a necessidade de carga adicional para equilibrar a montagem. O saddle é padrão Vixen e aceita a maioria dos telescópios comerciais.

A montagem ficou bem versátil, oferecendo duas configurações interessantes:

1. Peso Pena (câmera + objetiva) eixo DEC curto:

2. Peso Leve (telescópio) eixo DEC longo:



Notem que na segunda configuração o eixo de DEC recebeu um extensor e foi desenvolvido também um pilar de elevação para o tripé possibilitando o uso da montagem em baixas latitudes (no meu local de observação é ~-16°) e com contra-pesos maiores também.

Detalhes

Procedimento de alinhamento polar pode ser feito
com laser através deste orifício.

Sistemas de ajuste fino para alinhamento polar.

*NOTA: o nome da montagem é uma homenagem ao meu filho de seis anos!

Abraços!

Telescópio Refletor Newtoniano 150mm F/8

O mundo da astronomia amadora é rico em possibilidades para o entusiasta desta incrível atividade (há quem a classifique como hobby, mas pessoalmente não gosto de tal classificação). Uma destas possibilidades é a construção dos próprios equipamentos, tal prática é conhecida como ATM (sigla do termo em inglês Amateur Telescope Maker).

Não me considero um ATM propriamente dito, porque acredito que somente pode ser classificado como tal quem fabrica a própria ótica. Os ATMs são verdadeiros mestres na arte de transformar vidro bruto em espelhos capazes de coletar fótons oriundos do Cosmos.

O meu caso é um pouco peculiar, pois flerto com diversas áreas da astronomia amadora como astrofotografia, ATM, observacional etc. Geralmente faço projetos e construo boa parte dos meus equipamentos, ou então implemento aperfeiçoamentos aos instrumentos já existentes de forma que atendam às minhas necessidades.

Nesta publicação apresento um telescópio que montei recentemente a partir de um conjunto de espelhos já prontos (um dia espero fazer os meus próprios espelhos), levei bastante tempo para concluí-lo porque fui modificando o projeto ao longo do seu progresso.

Mais imagens:

Câmera DSLR acoplada ao focalizador em foco primário.

O telescópio está montado sobre a Montagem Equatorial Libra, que compensa o movimento de rotação da Terra permitindo fotos de longa exposição dos astros celestes, esta montagem equatorial também foi construída por mim.

Este pequeno telescópio no lado oposto ao focalizador será utilizado como telescópio-guia para o telescópio maior em fotos de longa exposição.

Nesta imagem vemos o espelho primário instalado no final do tubo.

A foto abaixo foi obtida com este instrumento em seu primeiro trabalho de campo:

Lua crescente e o Brilho Da Vinci (10 de abril de 2016).

Características do instrumento:

• Abertura: 150mm
• Distância Focal: 1200mm
• Design ótico: refletor newtoniano

Na próxima publicação irei demonstrar os processos da construção deste equipamento.

Abraços,
Delberson.

Como construir uma Montagem Dobsoniana

O projeto desta vez é a construção de uma montagem dobsoniana para um telescópio refletor newtoniano com abertura de 150mm e distância focal de 1200mm. Geralmente esta é a primeira montagem que o astrônomo amador tem contato, por ser bastante intuitiva e de manuseio extremamente fácil, é também a mais popular.

Apesar de eu ter começado com montagens equatoriais (verdade, fiz o caminho inverso), eu decidi construir tal montagem para aplicá-la em um projeto social que iniciarei neste ano levando o telescópio às praças e escolas da pequena cidade do interior de Goiás na qual resido.

A matéria-prima desta montagem é a madeira, ou compensados de madeira, então resolvi reaproveitar um velho sapateiro que eu tinha em casa como fornecedor da matéria-prima necessária.

Transformação!

Inicialmente a melhor coisa a se fazer é MEDIR e PLANEJAR antes de cortar ou comprar algo. A primeira medida a ser aferida é o centro de gravidade do OTA (Optical Telescope Assembly) "tubo do telescópio". Para fazer isto coloque o tubo completo (com espelhos, focalizador, buscadora e ocular com massa mediana) sobre um ponto no qual o OTA fará um movimento similar a uma gangorra, altere o ponto de apoio até encontrar a posição de equilíbrio, depois afira a distância deste ponto até a extremidade do tubo onde está instalada a célula do espelho primário. Esta medida servirá de base para definirmos a altura da montagem.

Após fazer as devidas aferições e desmontar o móvel, bem como esboçar em papel quais partes deverei cortar, fiz os cortes iniciais utilizando uma serra circular manual, que é a ferramenta ideal para fazer cortes retos.

Cortes com a serra circular.

Optei por iniciar a montagem pelo berço do OTA, que no meu caso consiste em um cubo no qual o OTA passará através dele. Considerando que o diâmetro externo do tubo é de 20cm, então a distância interna entre as paredes do berço deverá possuir tal medida também. Realizei os cortes de quatro peças iguais e, utilizando um gabarito 90 graus, fixei todas elas formando um caixote sem fundo.

Gabaritos ajudam bastante.

Cortes da base, fixei as peças para que os cortes fossem espelhados.

Corte da base de movimento  azimutal.

Montagem da base.

Novamente utilizando gabaritos.

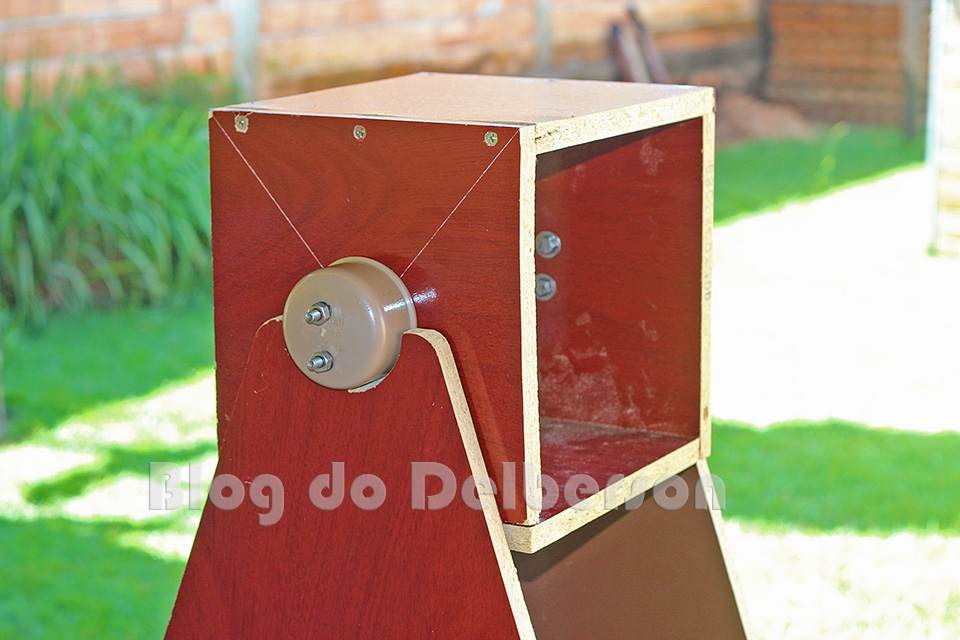

Aqui a montagem já está bem encaminhada, notem que já temos o berço do telescópio e a base montados. Utilizei dois caps de cano hidráulico 60mm como rolamentos para o movimento de altitude.

Falta o acabamento...

Detalhe da base de giro, reaproveitei os pés de plástico da base do móvel e coloquei um revestimento de borracha em cada um para aumentar o atrito com o solo.

Sequência de montagem das peças.

Um detalhe interessante na foto abaixo é que aproveitei os puxadores das portas do móvel como alças, que são muito úteis para transportar a montagem.

Montagem pronta sem o OTA.

Sistema que criei para travar a posição do OTA no berço,
há internamente uma placa de alumínio que empurra o OTA
evitando danificar o tubo com o parafuso da manopla.

Os movimentos ficaram bem suaves e com atrito residual suficiente para manter o telescópio estável. O custo foi insignificante, pois foi necessário comprar apenas dois caps, alguns parafusos e o vinil branco para revestir o compensado de madeira.

Um aspecto interessante deste projeto foi o reaproveitamento de algo que possivelmente iria parar no lixo e que agora foi transformado em um instrumento que propiciará oportunidades a diversas pessoas que nunca tiveram a possibilidade de observar o Universo através de um telescópio.

Abraços a todos!
